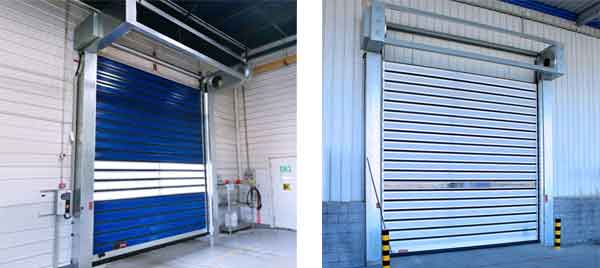

硬質快速工業門——集快速、節能、密封、抗風、環保于一身的新型金屬工業門,擁有很高的可靠性和很強的實用性,通過高速運行可對抗強對流風壓,憑借其高的工作效率,使得在當今的工業領域占有地位。其特有的機構設計使得故障率降低。

渦輪硬質快速門既可防止外來人員非法入侵又可抵御天氣變化,能夠阻斷室內外空氣對流,被廣泛應用于需頻繁出入的快速通道,是工業節能、降低能耗的理想選擇。

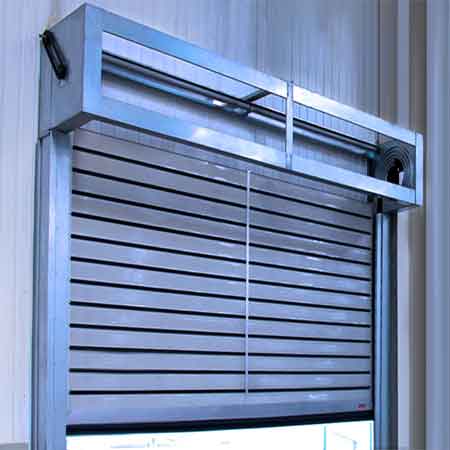

硬質快速門雙螺旋渦輪細節圖2

硬質快速工業門雙螺旋渦輪:

鋁合金快速門采用雙螺旋渦輪結構,導軌有利于門體的加速,使門體在高速運行時更加平穩并減少了噪音的產生,提高了指數。目前市場上采用的單渦輪結構在溫差大的環境下,易出現裂痕,嚴重時發生事故


硬質快速工業門提升方式:

渦輪螺旋導軌是標準設計規格,當門上方空間足夠時是好的解決方案。當上空間的進深方向空間彌補上方空間的高度有一定限度的時候,可以考慮橢圓提升方式



硬質快速工業門門板結構2

硬質快速工業門門板結構:

硬質快速工業門門板為雙層拉伸鋁板一次復合制成,表面為細壓制條紋經過陽極氧化加有機著色處理,中間聚氨酯發泡填充。中間內部斷橋設計更能調高保溫效果,可阻止室內外溫度流失,節能。門板表面經過5層有機著色處理,大大提高了防腐蝕性。

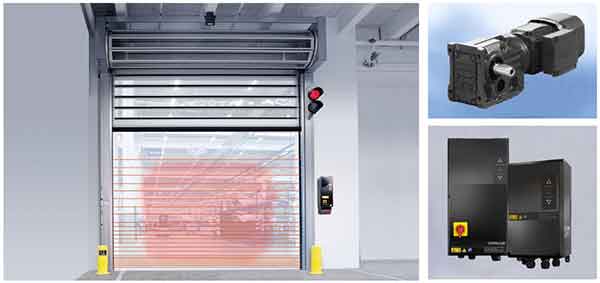

硬質快速工業門裝置:

硬質快速工業門配有紅外線電眼和底邊,門框兩側設有紅外線對射電眼,快速門下方有障礙物時,門體保持開啟狀態當門體下降時有物體通過,門體會自動反彈到開啟位置,待下方無障礙物時再延時下降當門體在下降時。有時由于物體處在紅外線保護的盲區,底邊的配備使門體壓在下方障礙物時,門體迅速反彈在*開位,有效的保護下方物體或行人避免事故。同時,特快速門還有雷達感應、地磁感應、遙控感應、藍牙射頻、拉繩開關、互鎖等裝置。

硬質快速工業門參數
適用溫度-35℃~+40℃
尺寸寬度范圍1250mm~8000mm
高度范圍2000mm~8000mm
性能保溫性≤0.69W/(m3?K)
氣密性8.68m3/(m2·h),達國標 3 級
水密性≤700Pa,達國際 6 級
抗風性為 3.5kPa,達國標 6 級,即抗風等級 12 級,對應風速 120km/h
速度開啟開啟速度 0.8m/s ~2m/s,可調
關閉關閉速度 0.6m/s ,可調。


硬質快速工業門機械結構
提升方式渦輪提升;橢圓提升
導軌結構渦輪雙螺旋渦輪導軌
橢圓雙螺旋渦輪導軌
導向結構鉸鏈軸表面經 QPQ 處理,可增強軸的自我潤滑性能及增加軸的抗腐蝕度;其抗腐蝕度是鍍鋅軸的 3-5 倍
軸套采用 PEEK(聚醚醚銅)材質,在零下 60°至 200°的溫度范圍內不產生分子變化。抗磨度是銅的 10 倍,
具有自我潤滑功能

門體門板材質鋁合金保溫門板,表面經過噴涂處理,聚氨酯發泡填充
門板規格開啟寬度(長)*220mm(寬)*23mm/43mm/80mm(厚)
門板顏色白色、銀色、灰色
視窗材質鋁合金框架帶雙層聚碳酸酯板,雙層結構設計
通排開啟寬度(長)*180mm(寬)*2mm 聚碳酸酯
非通排

軌道材質2.5mm 鍍鋅板
尺寸電機側: 內置 450*500mm非電機側:400*450mm
橫梁材質2.5m 鍍鋅板
尺寸100*100mm
承重軸承采用自動調芯,雙滾針軸承,此軸承的抗壓能力是普通軸承的 3 倍,且在日常應用過程中建筑結構
發生劣性變形時不影響門體的正常運行,軸承有自我調節功能,可快速響應偏芯傳動而不會產生異響。

傳動軸傳動軸采用可伸縮式花鍵傳動軸,此方案多應用于汽車傳動動力,免維護,可有效的降低噪音
并適用于因溫度變化造成的金屬分子變化而產生尺寸偏差。
